SMT生产线对贴片机的要求

SMT对贴片机的基本要求可以用3句话概括:一要贴得准,二要贴得好,三要贴得快

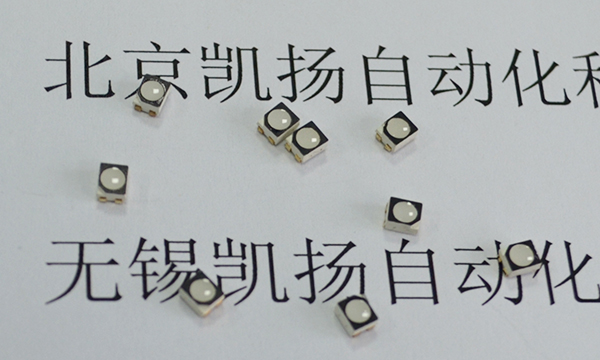

(1)贴得准

贴得准包含以下两层意思。

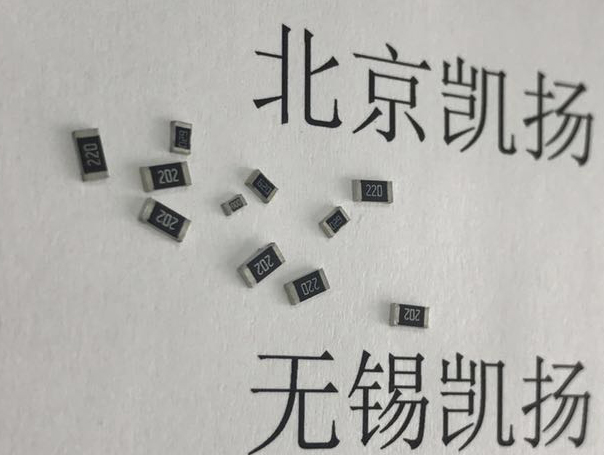

①元件正确:要求各装配方位元器件的类型、类型、标称值和极性等特征标记要契合产品的装配图和明细表要求,不能贴错方位。

②方位精确:元器件的端头或引线均和方针图形要在方位和角度上尽量对齐、居中。现在贴装的对中方针除传统的PCB上焊盘图形外,还有以实践印刷的焊膏图形为依据。

(2)贴得好

贴得好包含以下3层意思。

①不损伤元件:拾取和贴装时因为供料器、元器件、印制板的误差以及z轴控制的毛病等都或许形成元器件的损伤,导致贴装失效。

②压力(贴片高度)合适:贴片压力(高度)要合适,贴片压力过小,元器件焊端或引脚浮在焊膏外表,焊膏粘不住元器件,在传递和回流焊时简单发生方位移动;贴片压力过大,焊膏挤出量过多,简单形成焊膏粘连,回流焊时容易粘接:压力太大甚至会损坏元器件

③保证贴装率:因为贴片机参数调整不合理或元器件贴装性能不良及供料器和吸嘴毛病都会导致贴装过程中元器件坠落,这种现象称为“掉片”或“抛料”。在实践出产中,用“贴装率”来衡量,当贴装率低于预订水平,必须查看原因。

(3)贴得快

通常一块电路板上有数十到上千个元件,这些元件都是一个一个贴上去的,贴装速度是出产效率(产能)的基本要求。贴装速度首要取决于贴片机的速度,同时也与贴装工艺的优化、设备的使用和办理严密相关。
