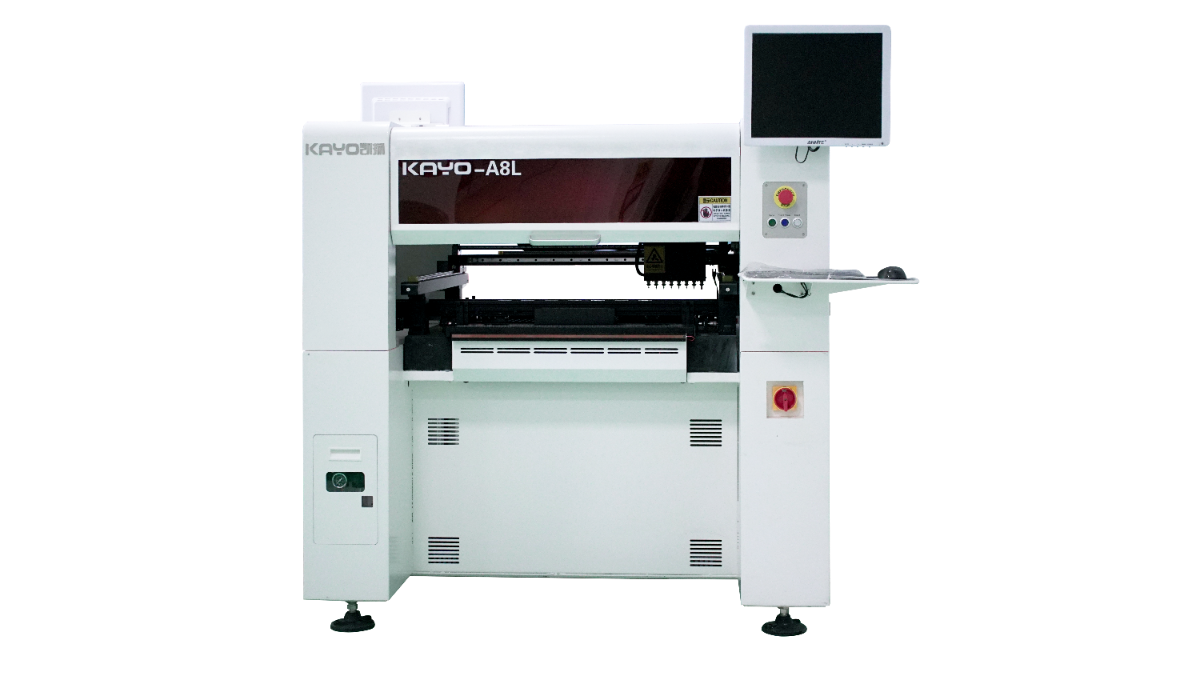

型号:KAYO-A8L
喂料器数量 | 70个(前38后32) | 电路板面积 | 650×380mm |
托盘数量 | 支持12组 | XY移动范围 | 750×670mm |
贴装头数量 | 八头(无需换吸嘴) | Z轴移动范围 | 20mm |
定位精度 | 0.01mm | 产品重量 | 800KG |
平均功率 | 750w | 外形尺寸 | 1500*1280*1410mm |
电源 | 220V,50Hz | 导轨调整模式 | 手动+自动 |
吸嘴缓冲范围 | 5mm | 开盖报警 | 降速或者停机 |
驱动电机 | 日本松下伺服电机 | 贴片速度 | 18000Pcs/小时 |
压缩空气 | 0.5-0.6Mpa | 运动驱动系统 | 松下高速DSP驱动 |
XYZ驱动导轨 | HIWIN高精密重载直线导轨 | XY运行模式 | 智能曲线加减速直线 联动 |
带式喂料器 | 8、12、16、24、32mm 飞达、振动飞达 | ||
最大贴片速度 | 15000Pcs/小时(开视觉) | ||
平均贴片速度 | 12000Pcs/小时(开视觉) | ||
XY传动方式 | 进口HIWIN高精度滚珠丝杆+进口HIWIN重载直线导轨 | ||
吸嘴真空源 | 含有真空破坏的高速通断真空发生器 | ||
操作系统 | 基于Windows操作系统的,凯扬科技公司自主研发的全自动贴片机操作系统 | ||
元件角度 | 0-360°任意角度,运动中同步旋转 | ||
进板方式 | 三段式进板从左到右自动接驳(进板待板,出板待板)自动PCB传送定位 | ||
视觉显示器 | 1个工业控制显示器比例4:3分辨率:1024×768 | ||
编程方式 | 点对点教习编程,视觉编程,PCB文件坐标导入等 | ||
识别相机数量 | 一部Mark识别相机,四部同步高速识别相机,一部500万像素程序自动优化贴装完成继续生产无需等待复位 | ||
贴装优化 | 程序自动优化贴装完成继续生产无需等待复位 | ||
自动化联线 | 可自动接驳前后端带信号设备 | ||
快捷按钮 | 脱机 复位 自动运行清除报警 | ||
适用贴装范围 | 适配0201、0402、0603、0805、1206、LED灯珠、二极管、SOT、45*45mm范围内引脚间距大于0.3mm的QFP、BGA等 |

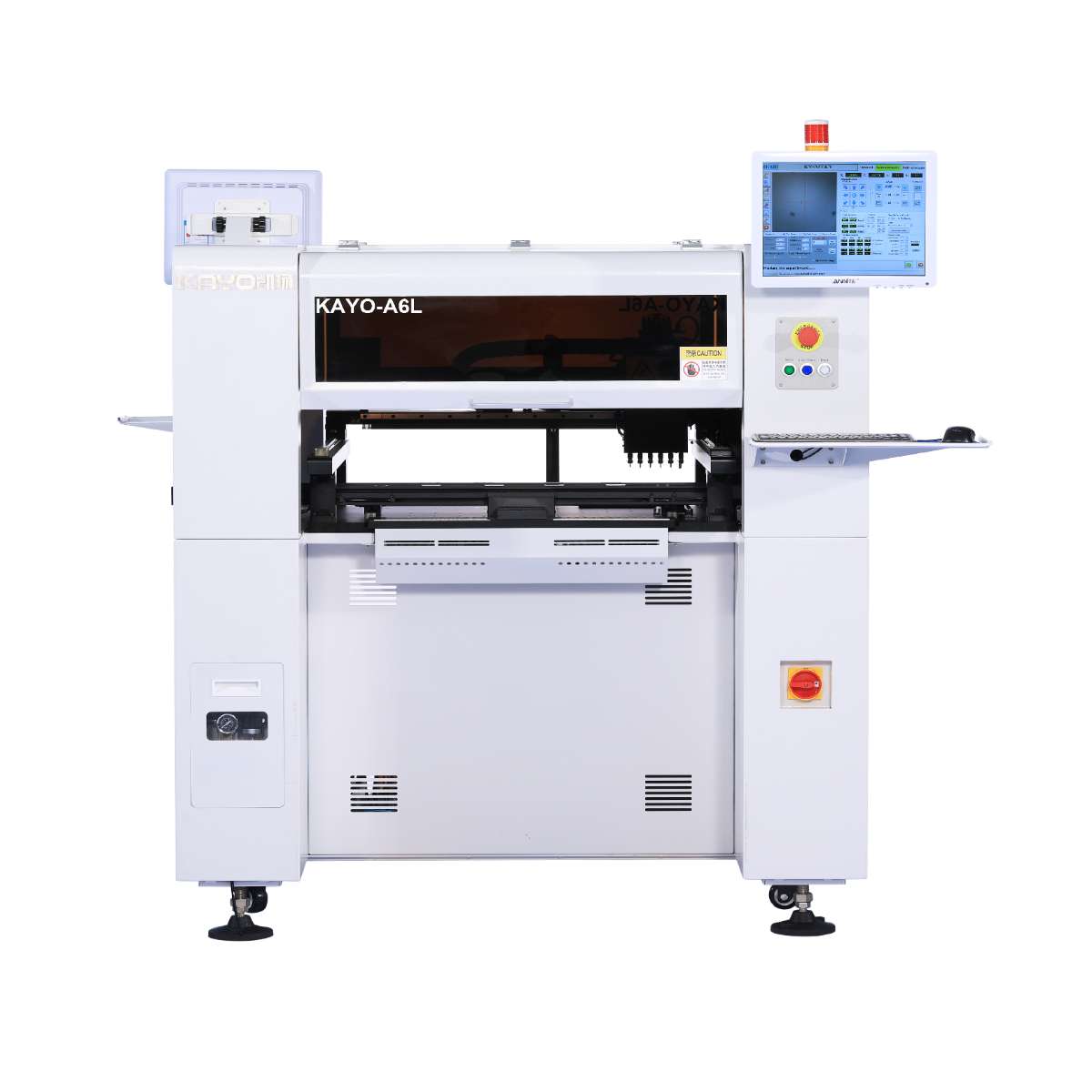

贴片机型号:KAYO-A6L
喂料器数量 | 60个(前26后34) | 贴装头数量 | 六头(无需换吸嘴) |
托盘数量 | 支持12组 | 定位精度 | 0.01mm |
平均功率 | 600W | 电源 | 220V,50Hz |
吸嘴缓冲范围 | 5mm | 压缩空气 | 0.5-0.6Mpa |
驱动电机 | 日本松下伺服电机 | 最大电路板面积 | 650×370mm |
XY最大移动范围 | 700×619mm | Z轴最大移动范围 | 20mm |
产品重量 | 600KG | 外形尺寸 | 1395*1180*1376mm |
贴装模式 | 手动 半自动 全自动 | 操作窗口 | 前后双显示操作 |
导轨调整模式 | 手动+自动 | 开盖报警 | 降速或者停机 |
运动驱动系统 | 松下高速DSP驱动 | XY运行模式 | 智能曲线加减速直线联动 |
带式喂料器 | 8、12、16、24、32mm 飞达、振动飞达 | ||
最大贴片速度 | 12000Pcs/小时(开视觉) | ||
平均贴片速度 | 10000Pcs/小时(开视觉) | ||
XYZ驱动导轨 | 上银高精密重载直线导轨 | ||
吸嘴真空源 | 含有真空破坏的高速通断真空发生器 | ||
操作系统 | 基于Windows操作系统的,凯扬科技公司自主研发的全自动贴片机操作系统 | ||
元件角度 | 0-360°任意角度,运动中同步旋转 | ||
进板方式 | 三段式进板从左到右自动接驳(进板待板,出板待板)自动PCB传动定位 | ||
视觉显示器 | 2个工业控制显示器比例4:3 分辨率:1024×768 | ||
编程方式 | 点对点教习编程,视觉编程,PCB文件坐标导入等 | ||
识别相机数量 | 一部Mark识别相机,六部同步高速识别相机,一部500万像素高精密识别相机 | ||
贴装优化 | 程序自动优化贴装完成继续生产无需等待复位 | ||
自动化联线 | 可自动接驳前后端带信号设备 | ||
快捷按钮 | 脱机 复位 自动运行 清楚警报 | ||
适用贴装范围 | 适配0201、0402、0603、0805、1206、LED灯珠、二极管、三极管、SOT、45*45mm范围内引脚间距大于0.3mm的QFP、BGA等 |

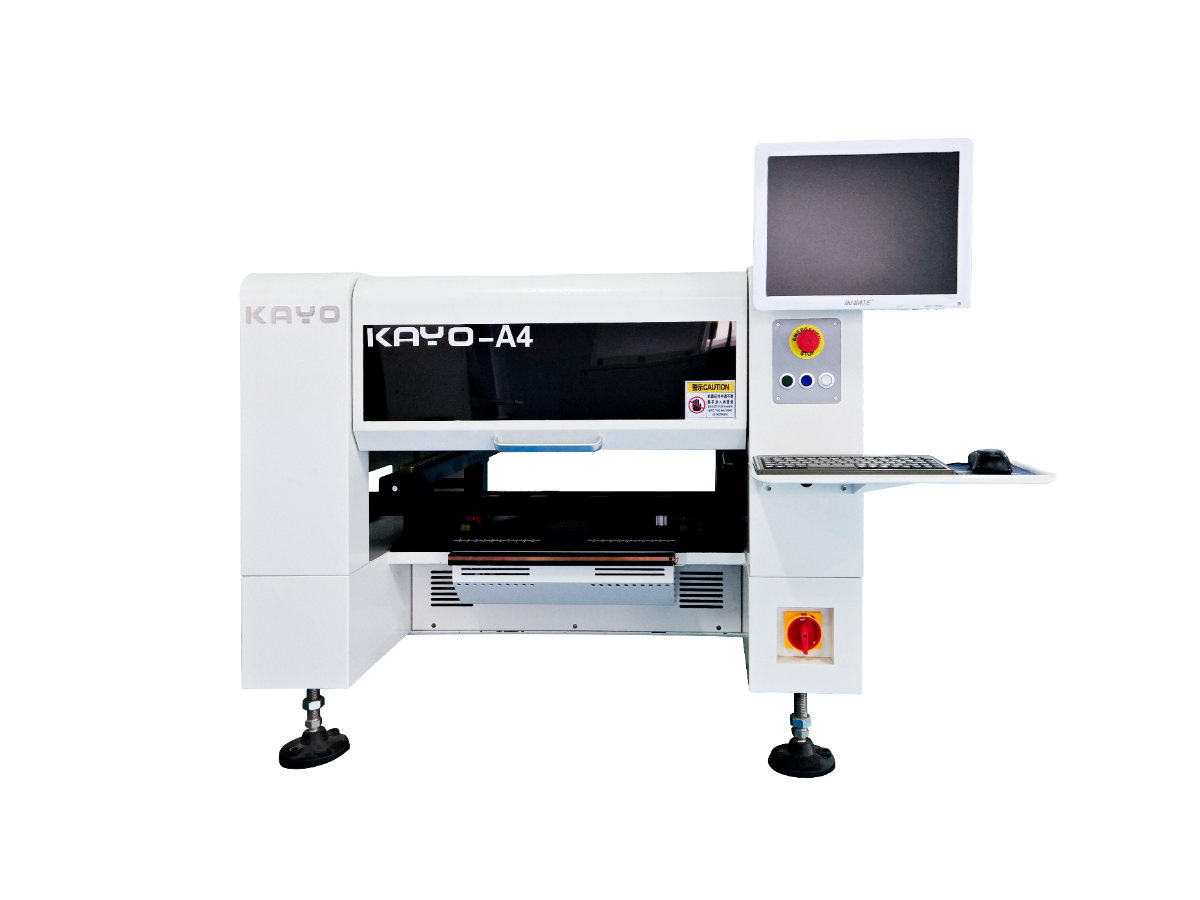

贴片机型号:KAYO-A4
喂料器数量 | 46个(前20后26) | 贴装头数量 | 四头(无需换吸嘴) |
托盘数量 | 支持四组 | 定位精准 | 0.01mm |
平均功率 | 600w | 电源 | 220V,50Hz |
吸嘴缓冲范围 | 5mm | 压缩空气 | 0.5-0.6Mpa |
驱动电机 | 日本松下伺服电机 | 最大电路板面积 | 480×300mm |
XY最大移动范围 | 556×680mm | Z轴最大移动范围 | 20mm |
产品重量 | 240KG | 外形尺寸 | 1180*1100*860mm |
贴装模式 | 手动 半自动 全自动 | 操作窗口 | 单显示操作 |
导轨调整模式 | 手动+自动 | 开盖报警 | 降速或者停机 |
运动驱动系统 | 松下高速DSP驱动 | XYZ驱动导轨 | 智能曲线加减速直线联动 |
带式喂料器 | 8、12、16、24、32mm 飞达、振动飞达 | ||
最大贴片速度 | 7000Pcs/小时(开视觉) | ||
平均贴片速度 | 5000Pcs/小时(开视觉) | ||
XYZ驱动导轨 | 上银高精密重载直线导轨 | ||
吸嘴真空源 | 含有真空破坏的高速通断真空发生器 | ||
操作系统 | 基于Windows操作系统的,凯扬科技公司自主研发的全自动贴片机操作系统 | ||
元件角度 | 0-360°任意角度,运动中同步旋转 | ||
进板方式 | 单段式从左到右自动接驳,自动PCB传动定位 | ||
视觉显示器 | 1个工业控制显示器比例4:3分辨率:1024×768 | ||
编程方式 | 点对点教习编程,视觉编程,PCB文件坐标导入等 | ||
识别相机数量 | 一部Mark识别相机,四部同步高速识别相机,一部500万像素高精密识别相机 | ||
贴装优化 | 程序自动优化贴装完成继续生产无需等待复位 | ||
自动化联线 | 可自动接驳前后端带信号设备 | ||
快捷按钮 | 脱机 复位 自动运行清除报警 | ||
适用贴装范围 | 适配0402、0603、0805、1206、LED灯珠、二极管、三极管、SOT、45*45mm范围内引脚间距大于0.3mm的QFP、BGA等 |

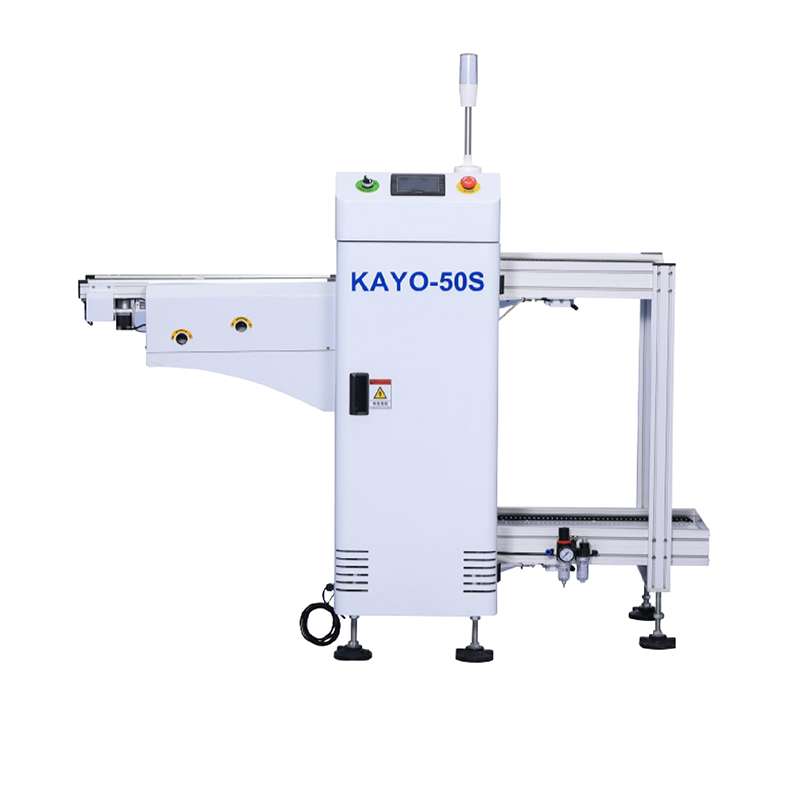

下板机型号:KAYO-50S
PCB尺寸 | 350×50~220mm |
运输高度 | 900±200mm |
运输方向 | L-R/R-L 可选 |
料架升降步距 | 10~50(mm)任意选择 |
适用料框规格 | 320×355×567mm |
电源 | 220V 50/60Hz |
电力消耗 | 160W |
气源 | 4-7kg/cm³ |
重量 | MAX230KG |
外形尺寸 | 1500×790×1250(mm) |
